Punta Lógica de Tres Estados




Es una herramienta portatil muy simple de utilizar, diseñada para medir señales y/o estados logicos en circuitos y redes electricas en general.
Por su diseño el LT-30 no alterara los circuitos bajo testeo pudiendolos probar en pleno funcionamiento.


CARACTERISTICAS PRINCIPALES:
  · Simplicidad de operación
· Practicidad de uso sobre los vehículos
· Alta Impedancia de entrada
· Medicion hasta 30 kHz
· Rango de alimentación de 8 Vcc a 32 Vcc
· Detección Pulso Logico "Hi" > 3,9 Vcc
· Detección Pulso Logico "Lo" < 1,5 Vcc
· Protección de polarización inversa
DESCRIPCIÓN:
  · Operación Básica
· Descripción de los LEDs indicadores
· Características Técnicas
· Documentación
· Solicitud de Información de Ventas
Operación Básica

Conecte el LT-30 a la fuente de alimentación del dispositivo bajo testeo. Con la punta de prueba toque en el punto a testear. Los LEDs indicadores mostraran el estado lógico del nodo testeado.

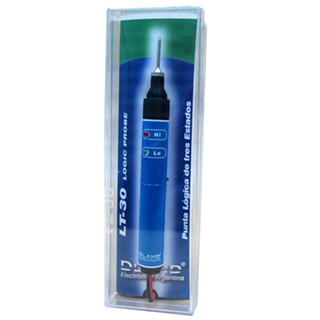

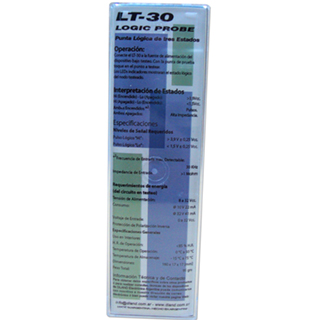

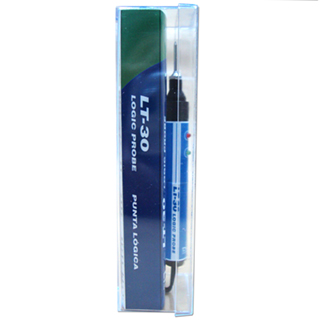

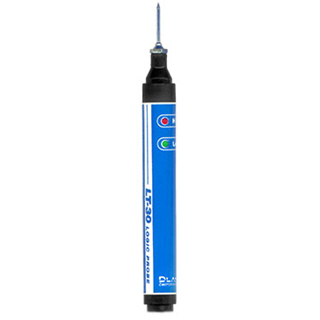

Haga Click en una imagen para ampliar



Descripción de los LEDs indicadores

Cuando realice una medicion, los LEDs indicadores le informaran el estado del nodo testeado. Las combinaciones posibles y su significado son:

- "Hi" Encendido & "Low" Apagado: El nodo tiene una tensión mayor a 3,9 Vcc.

- "Hi" Apagado & "Low" Encendido: El nodo tiene una tensión menor a 1,5 Vcc.

- "Hi" Encendido & "Low" Encendido: El nodo tiene una señal pulsante de frecuencia < 30 kHz.

- "Hi" Apagado & "Low" Apagado: Estado de alta impedancia. Esto se debe a que en el nodo no
______________________existe una tensión con referencia a la masa utilizada por el LT-30.



Características Técnicas

Tensión alimentación:_______________________________8 Vcc a 32 Vcc
Tensión de entrada:_________________________________0 Vcc a 32 Vcc
Impedancia de entrada:______________________________> 1 M Ohm
Corriente de consumo 10 Vcc:_________________________<22 mA
Corriente de consumo 32 Vcc:_________________________<41 mA
Detección Pulso Logico "Hi":__________________________ > 3,9 Vcc (+/- 0,25 Vcc)
Detección Pulso Logico "Lo":__________________________< 1,5 Vcc (+/- 0,25 Vcc)
Protección contra polarización inversa
Frecuencia de entrada máxima detectable:_______________30 kHz
H.R. de Operación:__________________________________<85% H.R.
Temperatura de operación:___________________________0 ºC a 50 ºC
Temperatura de almacenaje:_________________________ -15 ºC a 75 ºC
Dimensiones______________________________________160 x 17 x 17 mm
Peso_____________________________________________95 gr

(*) Este valor varia en función de los inyectores conectados como carga


Documentación

  Titulo
Fecha
Tamaño
Ver
Bajar
  Manual LT-30 v 1.0
21-09-2005
305 Kb
Ver el documento con Adobe Acrobat Reader
Descargar el documento en formato zip
  Hoja de Presentación LT-30
25-08-2008
137 Kb
Ver el documento con Adobe Acrobat Reader
Bajar el documento en formato ZIP
